Изготовление
металлических ферм
Проектирование, изготовление и монтаж металлических ферм «под ключ» в Туле и Тульской области
- Собственное производство обеспечивает гарантию низких цен и соблюдение сроков изготовления
- Изготавливаем односкатные или двускатные фермы из профильной трубы, конструкции из швеллера и уголка для решения любых задач
Полный спектр услуг от проектирования до ввода в эксплуатацию
Строим от небольших объектов до крупных комплексов
Соблюдаем ГОСТы, СНиП и градостроительные нормы
Работаем с НДС и без НДС
Металлическая ферма – это система из соединенных в узлы стальных стержней (иногда сварных), обеспечивающих жесткость и устойчивость структуры. Составляющими элементами при монтаже ферм являются пояс, формирующий контур, и решетка, конструкцию которой составляют стойки и раскосы на сварке.
Конструкция фермы обладает надежностью и легким весом, поэтому удобна при транспортировке на объект, имеет невысокие расценки при формировании сметы.
Раскосы – диагональные поперечные связи с узлами верхнего и нижнего поясов, принимающими нагрузку на сжатие и растяжение.
Cтойки – вертикальные поперечные связи с узлами нижнего и верхнего поясов, распределяющими по ферме нагрузку на сжатие.
Узлы – точки соединения вертикальных стоек и диагональных раскосов с горизонтальными балками нижнего и верхнего пояса (шарнирное сочленение).
Области применения металлических ферм
Конструкции для наружной рекламы
Системы под навесы, крыши арочного типа
Перекрытия для промышленных объектов
Перекрытия для жилых сооружений
Пролетные конструкции мостов
Этапы изготовления металлических ферм в компании Билдпроект
Проектирование
При условии заказа по эскизному проекту, опытные проектировщики рассчитывают снеговые, ветровые и технологические нагрузки.
В случае производства по готовому проекту (раздел КМ), проектировщики дорабатывают стадию КМД, определяя точный вес изделия и спецификацию элементов. В разделе КМД разрабатываются деталировки конструкций – это образно можно назвать “планом для изготовления ферм”.
Заготовка металла и сборка элементов металлоконструкций
По указанным в чертежах данным происходит заготовка металла и сборка деталей. В зависимости от геометрических размеров сборка происходит на стапельных плитах или сборочных столах. По готовности сборки первой фермы её проверяет специалист ОТК на соответствие всех геометрических размеров. Собранная и проверенная конструкция становится кондуктором (копиром) для сборки последующих элементов.
В процессе сборки металлической конструкции на ней устанавливаются нужные фасонные элементы (для крепления прогонов, связей, распорок и прочих элементов).
Сварка собранных элементов ферм между собой
Обварка элементов происходит при помощи полуавтоматических сварочных аппаратов. Для лучшего качества сварного шва в качестве газа в сварочный полуавтомат мы используем 2% СО₂ и 98% Аr.
По готовности обварки полуавтоматической сваркой и зачистки всех швов, специалисты ОТК проверяются все геометрические размеры, правильность установки фасонных элементов, их плоскостность относительно несущих стержней ферм, качество сварных швов.

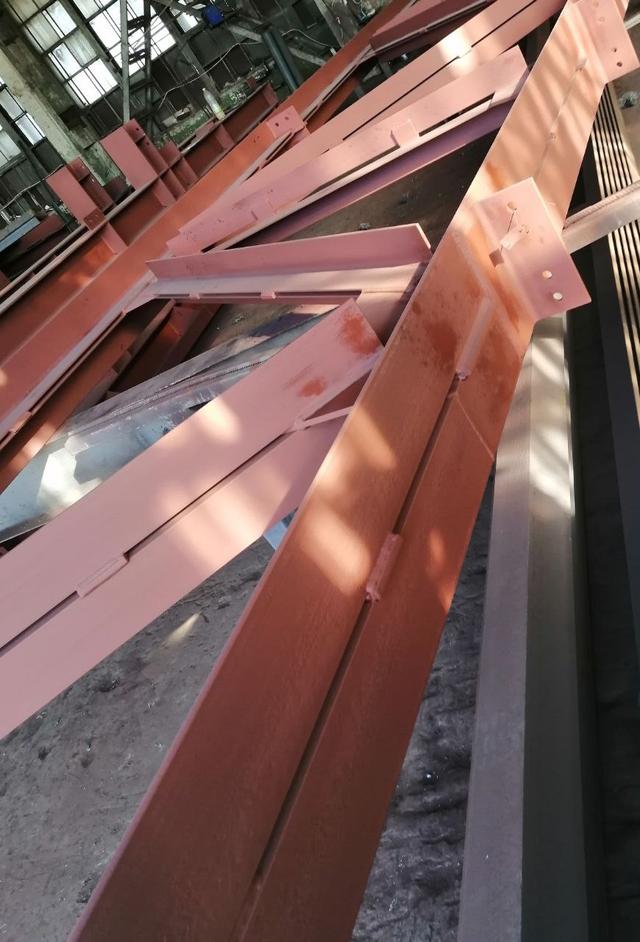

Покраска металлических ферм
Процесс подготовки поверхности фермы к покраске зависит от условий эксплуатации и требований к покраске. Подготовка поверхности происходит механическим способом – пескоструйная очистка или механизированным абразивным инструментом и химическим способом – щёлочная обработка.
Традиционно фермы окрашиваются грунтом ГФ-021 по ГОСТ 25129-82 и эмалью ПФ-115 по ГОСТ 6465-76, количество слоёв и общая толщина покрытия определяется проектной документацией или условиями договора.
Транспортировка
После высыхания всех слоёв краски, фермы маркируются и готовится комплект документов — они готовы к отгрузке. Далее металлическая конструкция погружается на автотранспорт и доставляется на место монтажа
Как правило, количество ферм – тоннаж, перевозимый одной еврофурой, — колеблется в пределах от 8 до 14 тонн.
Цены на изготовление ферм
| Наименование | Стоимость |
|---|---|
|
Разработка раздела КМД |
от 900 руб/т |
|
Металлические фермы из профильной трубы |
от 92 000 руб/т |
|
Металлические фермы из двутавровой балки |
от 93 000 руб/т |
|
Металлические фермы из уголка |
от 97 000 руб/т |
|
Арочные фермы из профильной трубы |
от 94 000 руб/т |
Оставьте свои контакты, и мы перезвоним в течение 15 минут и проконсультируем по особенностям изготовления и монтажа ферм, общей стоимости проекта
Выполненные проекты
Металлоконструкции для индустриального парка
Эстакада под наружный паропровод
Зернохранилище
