Изготовление металлических колонн

Проектирование, изготовление и монтаж металлических колонн «под ключ» в Туле и Тульской области

Собственное производство обеспечивает гарантию низких цен и соблюдение сроков изготовления
Изготавливаем металлические колонны из швеллеров, уголков, двутавров и труб для применения на всех объектах строительства

Полный спектр услуг от проектирования до ввода в эксплуатацию

Строим от небольших объектов до крупных комплексов

Соблюдаем ГОСТы, СНиП и градостроительные нормы

Работаем с НДС и без НДС

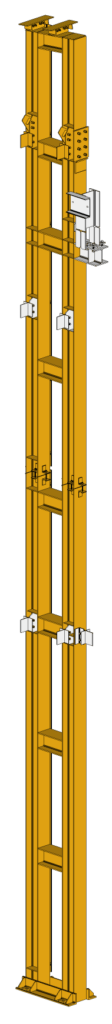

Металлическая колонна – это конструкция, состоящая из стержня и опорных устройств – оголовка и базы. На стальной оголовок опирается конструкции здания, нагружающая колонну. При монтаже колонн оголовок принимает внешнюю нагрузку и передает ее стержню, который соответственно передает нагрузку от оголовка к базе, являясь основным конструктивным элементом, а база передает нагрузку от стержня на фундамент.

При проектировании и изготовлении оголовка учитываются тип монтажа перекрытия, характеристики креплений, общая масса опирающихся балок и другие технические параметры. При производстве колонн проект оголовка рассчитывается с учетом сечения металла, толщины и площади башмака, характеристик ребер жесткости и, при наличии, сварных швов. При верхнем присоединении оголовок состоит из опорной плиты и ребер жесткости.

Стержень – средняя часть металлической колонны, испытывающая постоянное воздействие на сжатие. После монтажа колонны стержень от оголовка направляет нагрузку базе. Для проектирования стержня при изготовлении металлических колонн учитывается устойчивость опоры. При разработке каркаса здания рассчитывается оптимальная толщина стенок стержня, который может усиливаться дополнительными укрепляющими элементами – «косынками» и ребрами жесткости в местах сопряжения с оголовком и базой.

База ("башмак") – основание и место закрепления колонны к фундаменту, закрепленная анкерными болтами. Эта часть конструкции направляет тяжесть на фундамент и выполняет функцию закрепления опоры. «Башмак» имеет увеличенную площадь для распределения нагрузки при монтаже колонны. Создание базы учитывает параметры площади, толщину опорной части и материал фундамента.

Области применения металлических колонн

Произведенные из металла колонны обеспечивают прочность создаваемой конструкции во всех направлениях — горизонтальном, вертикальном. Проектирование и изготовление колонн выполняется практически на всех современных объектах строительства

Сооружения с большими пролетами

Мосты, эстакады и надземные переходы

Объекты торговли и бытового назначения

Административные и
хозяйственные здания и
помещения

Промышленные, заводские,
сборные и складские здания и
помещения

Сооружения для хранения,
ремонта и обслуживания техники

Этапы изготовления металлических колонн в компании Билдпроект

Компания «Билдпроект» изготавливает металлические колонны любой сложности

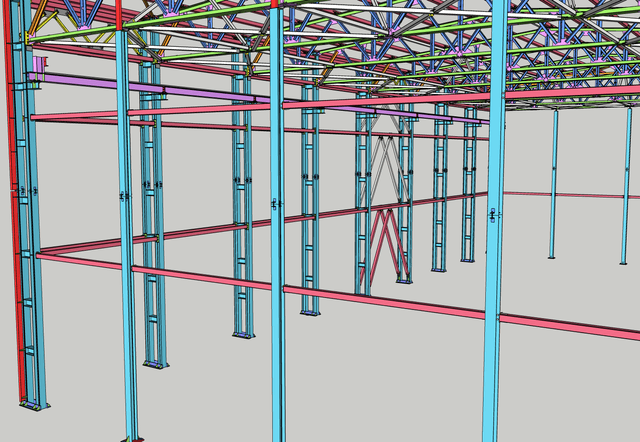

Проектирование

При расчете учитываются все нагрузки, которые колонны должны будут выдержать, определяются с размерами и их количеством. Также учитываются глубина заложения фундамента и способ его армирования. При проектировании фундамента учитывается общий вес здания и плотность грунта (чем он мягче, тем больше опор необходимо).

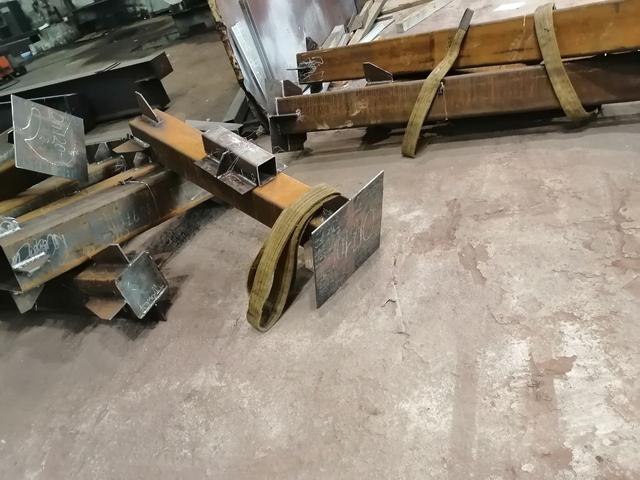

Заготовка сортового и листового металла

Изготовление металлических колонн по ГОСТу (ГОСТ 23118-99) проводится из металлопроката:

уголков;
швеллеров;
двутавров;
труб;
листового металла.

Прежде чем запустить элементы конструкции в производство, специалисты инициируют проверку материалов на соответствие проектным требованиям.

После конструкцию размечают: вычерчивают контуры элементов в натуральную величину, указываются места обработки, сгиба, сверления отверстий для крепежа. В случаях, когда планируется серийный выпуск конструкций, дополнительно создают шаблоны деталей.

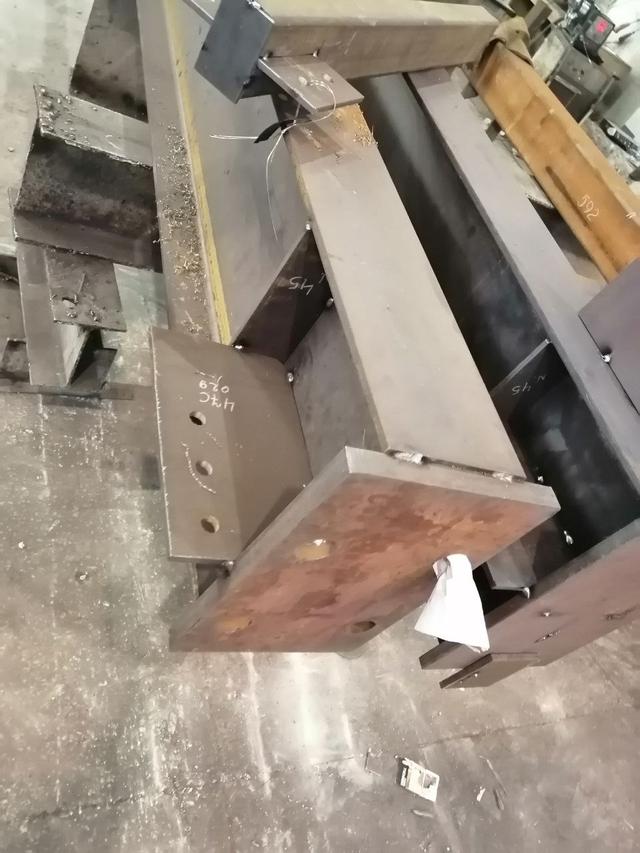

Сварка собранных элементов колонн

Обварка элементов происходит при помощи полуавтоматических сварочных аппаратов. Для лучшего качества сварного шва в качестве газа в сварочный полуавтомат мы используем 2% СО₂ и 98% Аr.

По готовности обварки полуавтоматической сваркой и зачистки всех швов, специалисты ОТК проверяют все геометрические размеры, правильность установки фасонных элементов, их плоскостность относительно несущих стержней ферм, качество сварных швов.

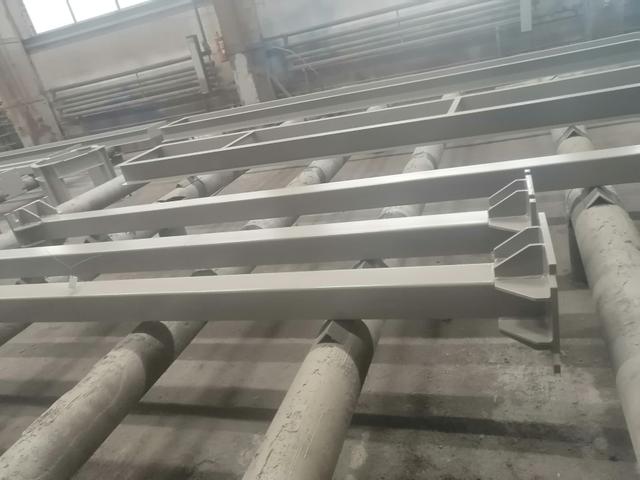

Покраска металлических колонн

Процесс подготовки поверхности колонн к покраске зависит от условий эксплуатации и требований к покраске. Подготовка поверхности происходит механическим способом – пескоструйная очистка или механизированным абразивным инструментом и химическим способом – щёлочная обработка.

Традиционно колонны окрашиваются грунтом ГФ-021 по ГОСТ 25129-82 и эмалью ПФ-115 по ГОСТ 6465-76, количество слоёв и общая толщина покрытия определяется проектной документацией или условиями договора.

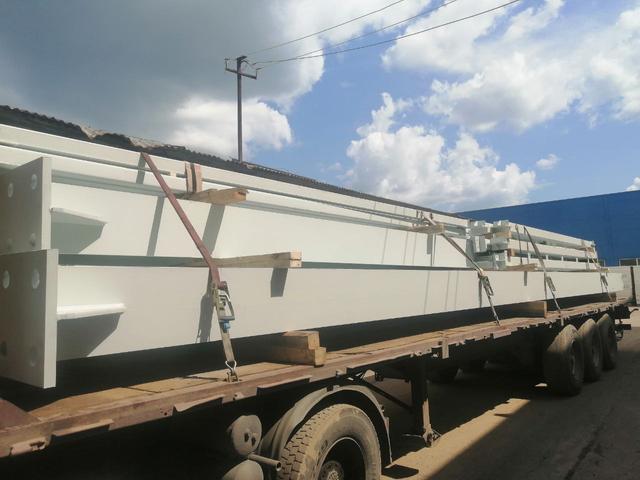

Транспортировка

После высыхания всех слоёв краски, колонны маркируются и готовится комплект документов — они готовы к отгрузке. Далее металлическая конструкция погружается на автотранспорт и доставляется на место монтажа.

Как правило, количество колонн – тоннаж, перевозимый одной еврофурой, — колеблется в пределах от 8 до 14 тонн.

Цены на изготовление колонн

Точный расчет проекта позволяет подобрать вариант опор с оптимальным соотношением цены и запаса прочности, оптимальный для строительства объекта промышленного, гражданского, складского, спортивного назначения.

Наименование	Стоимость
Разработка раздела КМД	от 900 руб/т
Монтаж (соединение сваркой)	от 9 500 руб/т
Монтаж (болтовое соединение)	от 8 000 руб/т
Изготовление металлических колонн	от 60 000 руб/т
